기계 요소 중 바이스에 관하여

기계 요소 중 바이스에 대한 전문가 분석

바이스는 기계 가공에서 필수적인 요소로, 공작물을 고정하여 정밀한 가공을 가능하게 합니다. 다양한 종류의 바이스가 있으며, 각각의 특성과 용도에 따라 선택하여 사용됩니다. 이번 글에서는 바이스의 종류와 그 작동 원리, 그리고 사용 시 주의사항에 대해 자세히 알아보겠습니다.





1. 바이스의 정의와 역할

바이스는 공작 기계의 테이블에 설치하여 공작물을 고정하는 기구입니다. 주로 밀링, 선반, 드릴링 등의 가공 작업에서 사용되며, 공작물이 움직이지 않도록 단단히 고정하여 정밀한 가공을 가능하게 합니다. 바이스는 공작물의 크기와 형태에 따라 다양한 종류가 있으며, 각기 다른 고정 방식과 작동 원리를 가지고 있습니다.



2. 바이스의 종류



바이스는 크게 기계 바이스, 유압 바이스, 파워 바이스, 앵글 바이스 등으로 나눌 수 있습니다. 각 바이스의 특징과 용도는 다음과 같습니다:

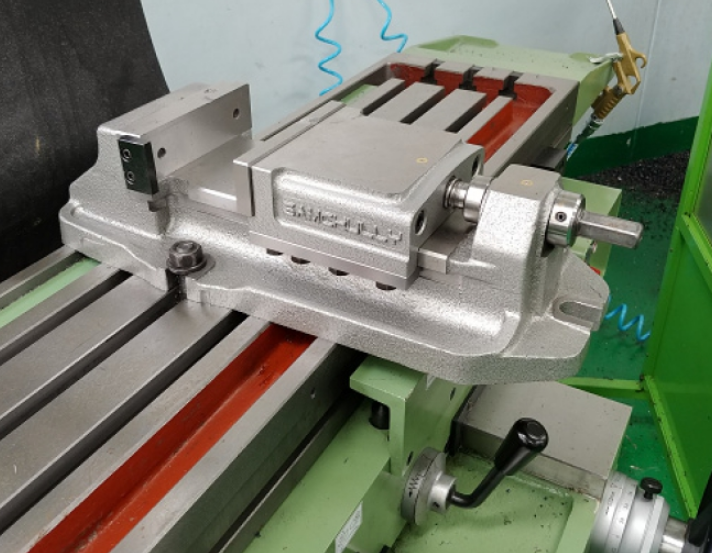

• 기계 바이스: 가장 일반적으로 사용되는 바이스로, 핸들을 돌려 공작물을 고정합니다. 절삭량이 많고 큰 공작물의 경우 강한 힘으로 핸들을 조작하여 고정하므로, 많은 힘과 시간이 소요됩니다.

• 유압 바이스: 유압을 사용하여 체결력을 높이는 바이스입니다. 높은 정밀도가 요구되는 공작물을 가공할 때 사용되며, 기계 바이스에 비해 유압 작용으로 강한 압력으로 공작물을 고정할 수 있습니다. 그러나 누유 등의 고장이 발생할 수 있어 주기적인 점검이 필요합니다.

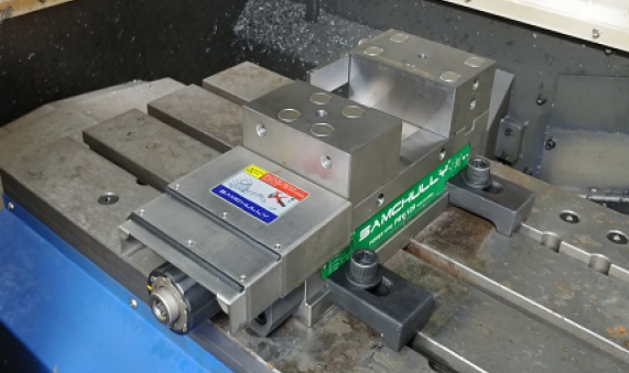

• 파워 바이스: 기구식 증력장치를 사용하여 손쉽게 일정한 고정력을 유지하게 하는 바이스로, 유압 바이스의 단점을 보완한 장치입니다. 고정밀도 가공을 하여 병렬 사용을 가능하게 하며, 가공 시간 단축에 많은 이점을 제공합니다.

• 앵글 바이스: 각도를 조절할 수 있는 바이스로, 다양한 밀링 가공을 가능하게 합니다. 기존의 바이스 방식에서 각도를 조절하는 기능을 추가하여 좀 더 다양한 형태의 가공을 할 수 있습니다.



3. 바이스의 작동 원리



바이스의 작동 원리는 고정 방식에 따라 다릅니다. 기계 바이스는 핸들을 돌려 공작물을 고정하는 방식으로, 핸들의 토크가 공작물을 파악하는 힘으로 작용합니다. 유압 바이스는 유압 작동유를 사용하여 공작물을 고정하며, 유압 작동 후 핸들을 추가로 돌려 고정력을 높일 수 있습니다. 파워 바이스는 기계식 증력장치를 사용하여 일정한 고정력을 유지하며, 앵글 바이스는 각도 조절 기능을 통해 다양한 각도로 공작물을 고정할 수 있습니다.



4. 바이스 사용 시 주의사항



바이스를 사용할 때는 다음과 같은 주의사항을 지켜야 합니다:

• 정기적인 점검: 유압 바이스의 경우 누유 현상이 발생할 수 있으므로, 주기적인 점검과 유지보수가 필요합니다. 또한, 기계 바이스와 파워 바이스도 정기적으로 점검하여 고정력이 유지되는지 확인해야 합니다.
• 적절한 바이스 선택: 공작물의 크기와 형태, 가공 방식에 따라 적절한 바이스를 선택해야 합니다. 예를 들어, 높은 정밀도가 요구되는 가공에는 유압 바이스나 파워 바이스를 사용하는 것이 좋습니다.
• 안전한 사용: 바이스를 사용할 때는 항상 안전을 최우선으로 생각해야 합니다. 공작물을 고정할 때는 충분한 힘을 가하여 단단히 고정하고, 가공 중에는 공작물이 움직이지 않도록 주의해야 합니다.



5. 결론

바이스는 기계 가공에서 필수적인 요소로, 공작물을 고정하여 정밀한 가공을 가능하게 합니다. 다양한 종류의 바이스가 있으며, 각각의 특성과 용도에 따라 선택하여 사용됩니다. 기계 가공 전문가의 시각에서 바이스의 종류와 작동 원리, 사용 시 주의사항을 이해함으로써, 보다 효율적이고 안전한 가공 작업을 수행할 수 있을 것입니다.
