용접기호란?Welding Symbols?

용접에 쓰이는 도면기호로 구조물이나 기계의 제작에 필요한 용접작업의 종류나 양식 등을,

도면의 필요 부분에 간단하고 명확하게 표시하기 위해서 기호를 사용합니다.

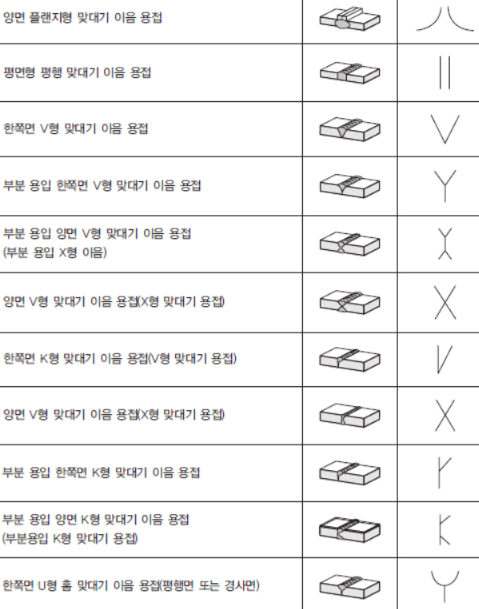

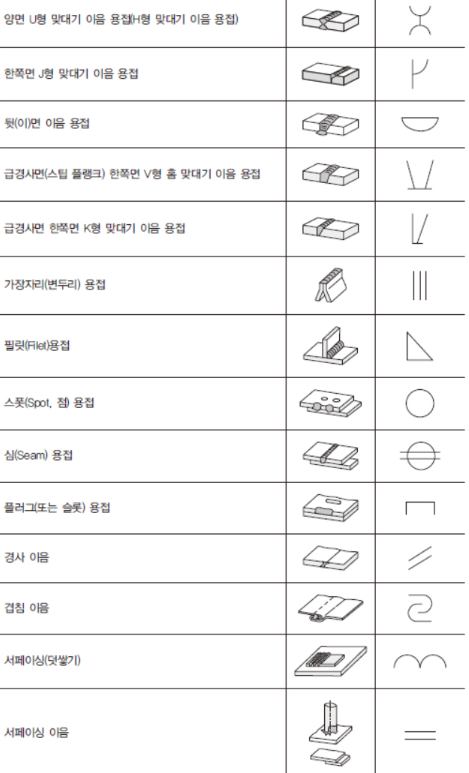

용접기본기호

728x90

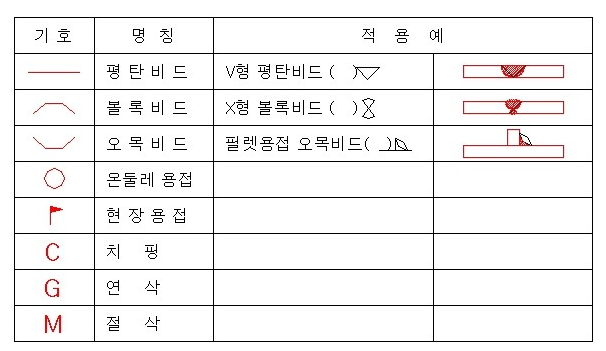

용접보조 기호

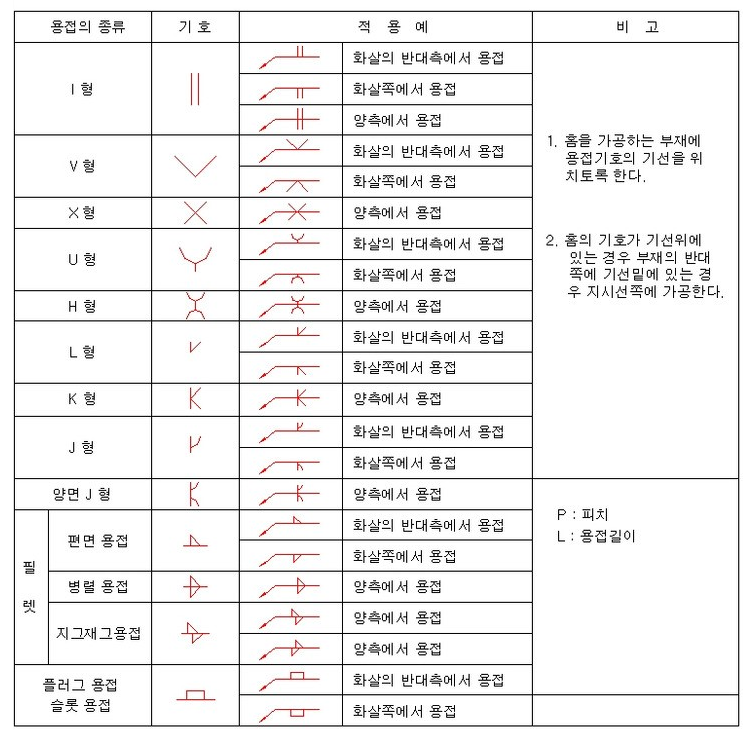

용접 기호 설명

SMALL

화살표 의미

용접기호에서 화살표 방향은 Reference Line 아래에 표기를 하며,

화살표 반대 방향을 Reference Line 윗쪽에 표기한다.

A(Angle) : 개선각도

R(Root Opening( : 루트 간격

S( Depth of Bevel) : 개선 깊이

T(Other Reference) : 특이사항

KS 용접 기호 KS B0052:2022 바로보기
